涉及车辆：2009年之后生产的捷豹XJ Range车型。

故障内容：空气悬架系统警告灯点亮，但空气悬架却并未激活。此故障的原因是空气悬架压缩机线束插接器损坏，需要进行更换。

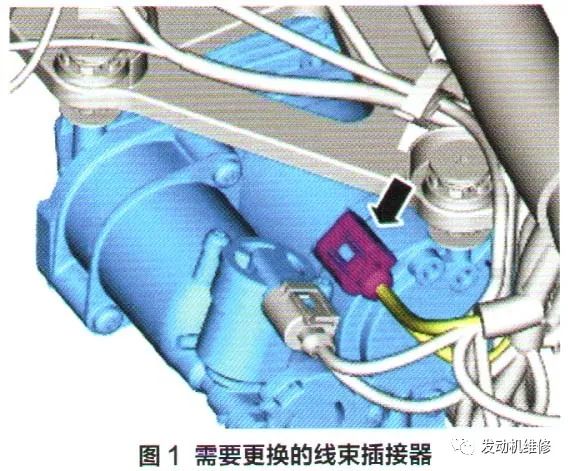

先找到需要更换的线束插接器(图1)，拆下固定线束的束带。

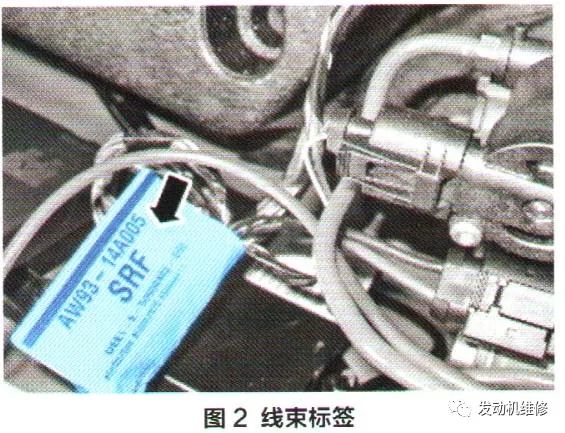

拆下空气悬架压缩机，将线束的标签拆下并保留好(图2)。

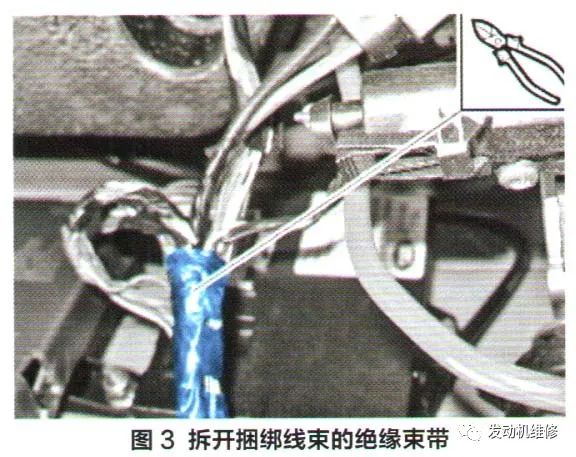

如图3所示，将线束指定位置的捆绑束带剪开，找到需要更换的插接器及相关电线，并分离出来。

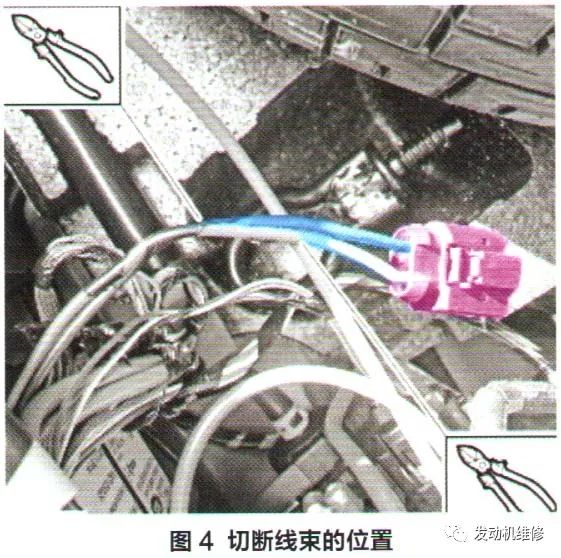

在指定位置切断线束(图4)，并从新的线束剪下相应插接器，要求必须在插接器后方保留至少40 mm的电线。

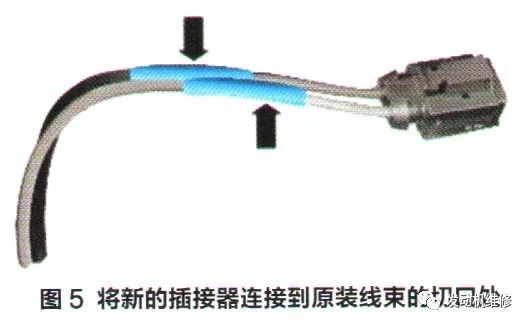

将新的插接器安装到原装线束的切口上(图5)，连接处需确保牢固并用绝缘束带包裹。将修复后的线束并入原装线束中，再用束带捆绑牢固。

最后，将之前拆下的线束标签安装到新的插接器上。再将空气悬架压缩机装回原位，使用SDD诊断仪读取并清除所有故障诊断码。
